# Cesium 坐标系

Cesium 具有真实地理坐标的三维球体，用户通过二维屏幕与 Cesium 进行操作，如果要将三维模型绘制到球体上，需要在地理坐标和屏幕坐标之间进行换算。 Cesium 中有以下五种坐标系：

WGS84 经纬度坐标系（没有实际的对象）
WGS84 弧度坐标系（Cartographic）
笛卡尔空间直角坐标系（Cartesian3）
屏幕坐标系（Cartesian2）
4D 笛卡尔坐标系（Cartesian4）

# 1. WGS84 经纬度坐标系

参考椭球体：将地球抽象城一个规则逼近原始自然地球表面的球体，成为参考椭球体。

在大地测量中，通过以参考椭球面为基准面，再确定其大小，给其定位和定向就可以建立一个大地坐标系。大地坐标系是一种伪地理坐标系。

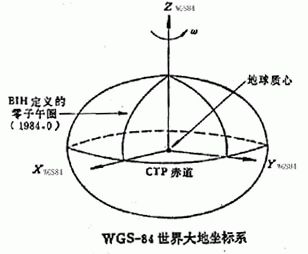

WGS-84坐标系（World Geodetic System一1984 Coordinate System）是一种国际上采用的地心坐标系 (opens new window)。坐标原点为地球质心 (opens new window)，其地心空间直角坐标系 (opens new window)的Z轴指向BIH （国际时间服务机构）1984.0定义的协议地球极（CTP）方向，X轴指向BIH 1984.0的零子午面 (opens new window)和CTP赤道的交点，Y轴与Z轴、X轴垂直构成右手坐标系 (opens new window)，称为1984年世界大地坐标系统 (opens new window)。

GPS广播星历 (opens new window)是以WGS-84坐标系为根据的。

基于椭球体表示空间点的位置

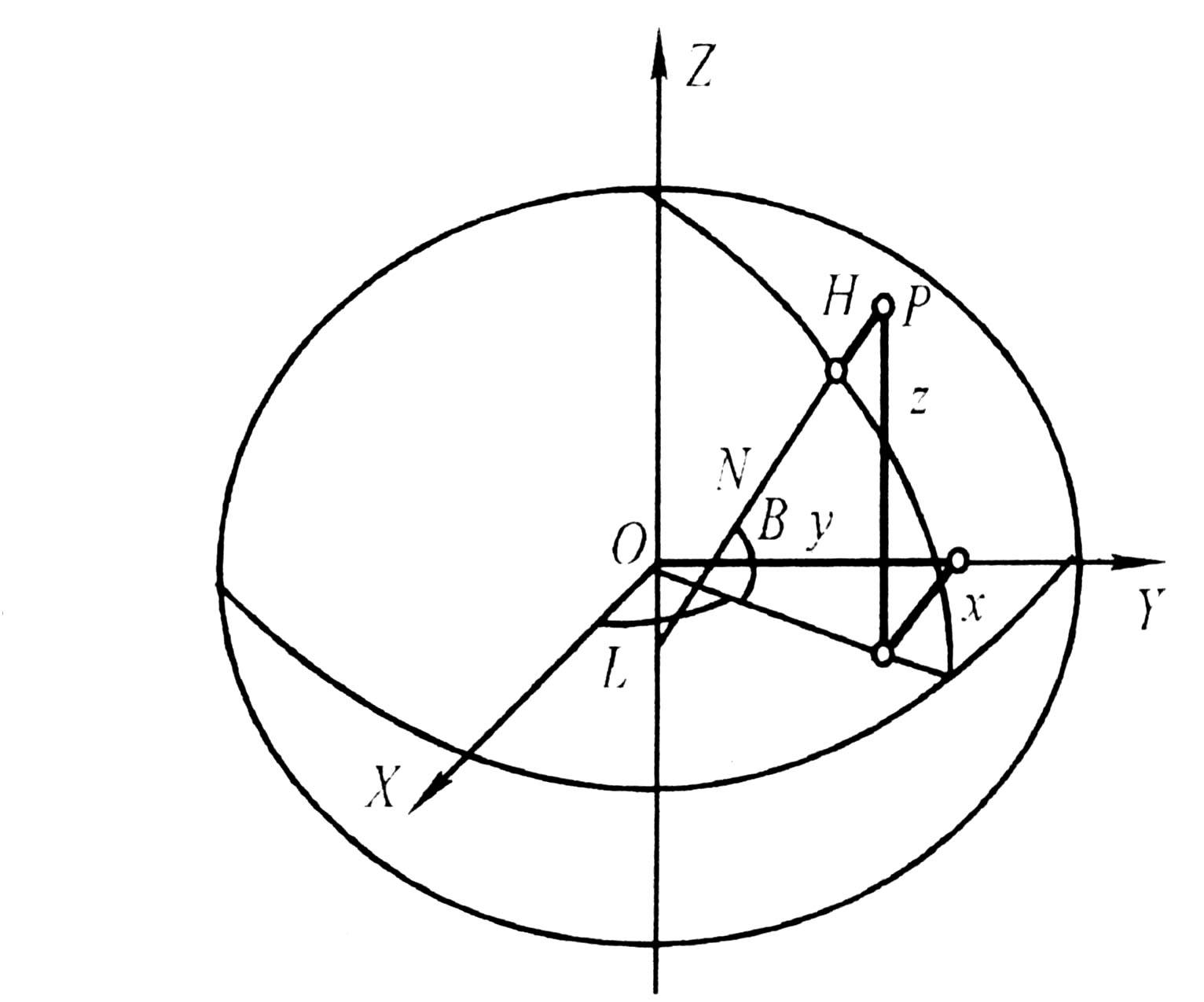

大地坐标系中点的位置，通过大地经度L、大地纬度B和大地高 (opens new window)H这3个坐标分量表示。

在 Cesium 中没有实际的对象来描述 WGS84 经纬度坐标系的，都是以弧度的方式来进行运用的。

# 2. WGS84 弧度坐标系

因为度不是标准的长度单位，不可以直接测量长度和面积。方便计算， Cesium都是以弧度来描述点位坐标的。

Cartographic 类就是 Cesium 用来表示 WGS84 点位的。

new Cesium.Cartographic(longitude, latitude, height)

Name	Type	Default	Description
`longitude`	Number	`0.0`	optional The longitude, in radians.
`latitude`	Number	`0.0`	optional The latitude, in radians.
`height`	Number	`0.0`	optional The height, in meters, above the ellipsoid.

例如：一个经纬度为[21，78]，大地高为5000的点。

const position = new Cesium.Cartographic(
    Cesium.Math.toRadians(21),
    Cesium.Math.toRadians(78),
    5000
);

1
2
3
4
5

# 3. 笛卡尔空间直角坐标系

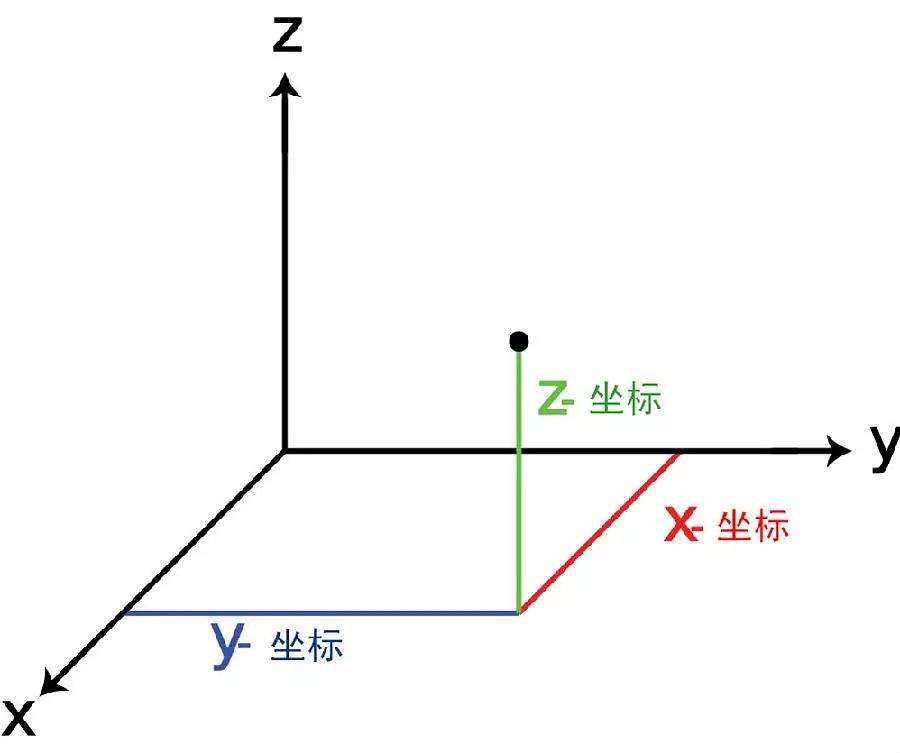

Cesium 中笛卡尔空间直角坐标系的原点就是椭球的中心，以 Cartesian3 类来表示笛卡尔空间中的点位。

new Cesium.Cartesian3(x, y, z)

Name	Type	Default	Description
`x`	Number	`0.0`	optional The X component.
`y`	Number	`0.0`	optional The Y component.
`z`	Number	`0.0`	optional The Z component.

# 4. 屏幕坐标系

屏幕坐标系也叫平面直角坐标系，它是一个二维的笛卡尔坐标系。 Cesium 中使用 Cartesian2类来表示其点位，构造函数为：

new Cesium.Cartesian2(x, y)

Cartesian2 的实例表示鼠标点击位置距离canvas左上角的像素值。

# 5. 坐标之间的转换

经纬度和弧度的相互转换

通过 Math 类中的函数进行转换

// 经纬度转弧度
var radians = Cesium.Math.toRadians(degree)

// 弧度转经纬度
var degree =  Cesium.Math.toDegrees(radians)

1
2
3
4
5

直接计算

弧度 = Math.PI/180 * 经纬度

经纬度 = 180/Math.PI * 弧度

WGS84坐标和笛卡尔空间直角坐标系的转换

构造函数法

// --------------WGS84弧度 转 笛卡尔空间坐标--------
// Cesium.Cartesian3.fromDegrees(longitude, latitude, ?height, ?ellipsoid, ?result)
// height为大地高
const position = Cesium.Cartesian3.fromDegrees(-115.0, 37.0);

// Cesium.Cartesian3.fromDegreesArray(coordinates, ?ellipsoid, ?result)
// coordinates 格式为不带大地高的数组：[112.11 ,22.71 ,12.21 ,22.9]
const positions = Cesium.Cartesian3.fromDegreesArray([-115.0, 37.0, -107.0, 33.0]);

// Cesium.Cartesian3.fromDegreesArrayHeights(coordinates, ?ellipsoid, ?result)
// coordinates 格式为带大地高的数组
const positions = Cesium.Cartesian3.fromDegreesArrayHeights([-115.0, 37.0, 100000.0, -107.0, 33.0, 150000.0]);

// --------------笛卡尔空间坐标 转 WGS84弧度--------
//Cesium.Cartographic.fromCartesian(cartesian, ?ellipsoid, ?result) → Cartographic

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

通过椭球体进行转换

根据椭球体参数将WGS84经纬度坐标或其他地理坐标转为笛卡尔空间直角坐标。

const ellipsoid84 = Cesium.Ellipsoid.wgs84
//笛卡尔空间坐标转WGS84弧度.
const position = new Cesium.Cartesian3(17832.12, 83234.52, 952313.73);
const cartographicPosition = ellipsoid84.cartesianToCartographic(position);

// WGS84 转 笛卡尔空间坐标
const position = new Cesium.Cartographic(Cesium.Math.toRadians(21), Cesium.Math.toRadians(78), 5000);
const cartesianPosition = ellipsoid84.cartographicToCartesian(position);

1
2
3
4
5
6
7
8

屏幕坐标和笛卡尔空间直角坐标的转换

屏幕坐标与笛卡尔空间直角坐标常用与三维场景开发中。

屏幕坐标转笛卡尔坐标

cesium根据不同的场景设定了三类屏幕坐标转笛卡尔坐标：

屏幕坐标转场景空间直角坐标。包含地形、倾斜摄影测量模型等三维模型坐标。
```
// cartesian2 ==> cartesian3
let cartesian3 = viewer.scene.pickPosition(cartesian2)
```
1
2

屏幕坐标转地表笛卡尔空间坐标。包含地形，不包含三维模型。

let cartesian3 = viewer.scene.globe.pick(viewer.camera.getPickRay(cartesian2),viewer.scene)

屏幕坐标转椭球面笛卡尔空间坐标。不包含地形和三维模型。
```
 let cartesian3 = viewer.scene.camera.pickEllipsoid(cartesian2)
```
1

笛卡尔坐标转屏幕坐标

 Cesium.SceneTransforms.wgs84ToWindowCoordinates(scene, position, ?result) → Cartesian2

常用的点击事件中还有：

viewer.scene.drillPick(cartesian2):根据屏幕坐标返回，该位置的所有primitive实例的集合。
viewer.scene.pick(cartesian2):返回最上面的primitive

点击事件的事件源中position属性是屏幕坐标cartesian2。

// On mouse over, color the feature yellow.
handler.setInputAction(function(evt) {

    //Returns a list of objects, each containing a `primitive` property, for all primitives at a particular window coordinate position.
	var picks = viewer.scene.drillPick(evt.position);

    //Returns an object with a `primitive` property that contains the first (top) primitive in the scene at a particular window coordinate or undefined if nothing is at the location.
    const feature = scene.pick(evt.endPosition);
    if (feature instanceof Cesium.Cesium3DTileFeature) {
        feature.color = Cesium.Color.YELLOW;
    }
}, Cesium.ScreenSpaceEventType.MOUSE_MOVE);

1
2
3
4
5
6
7
8
9
10
11
12

# 参考文章

[1] cesium-坐标系统 https://jackie-sun.blog.csdn.net/article/details/122769126

[2] WGS-84坐标系 https://baike.baidu.com/item/WGS-84%E5%9D%90%E6%A0%87%E7%B3%BB/730443

[3] Cesium的坐标与转换 https://www.bilibili.com/video/BV16R4y1M7xc?p=6
